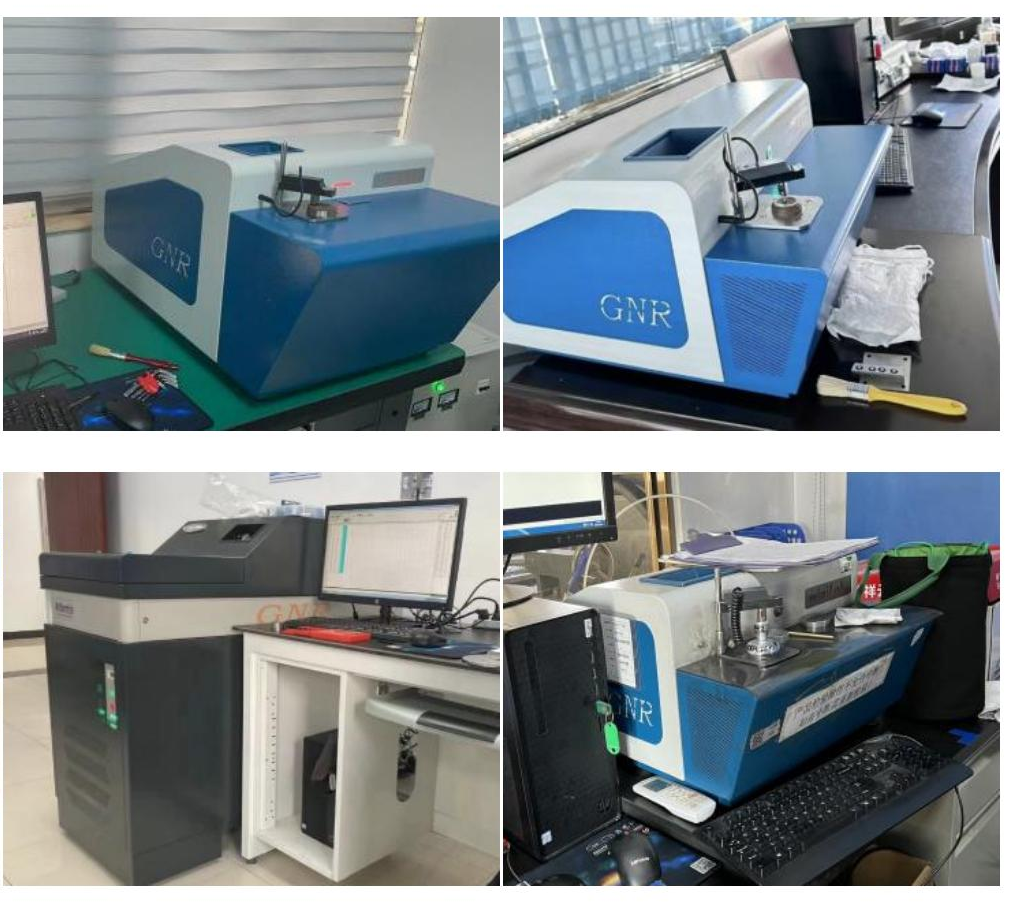

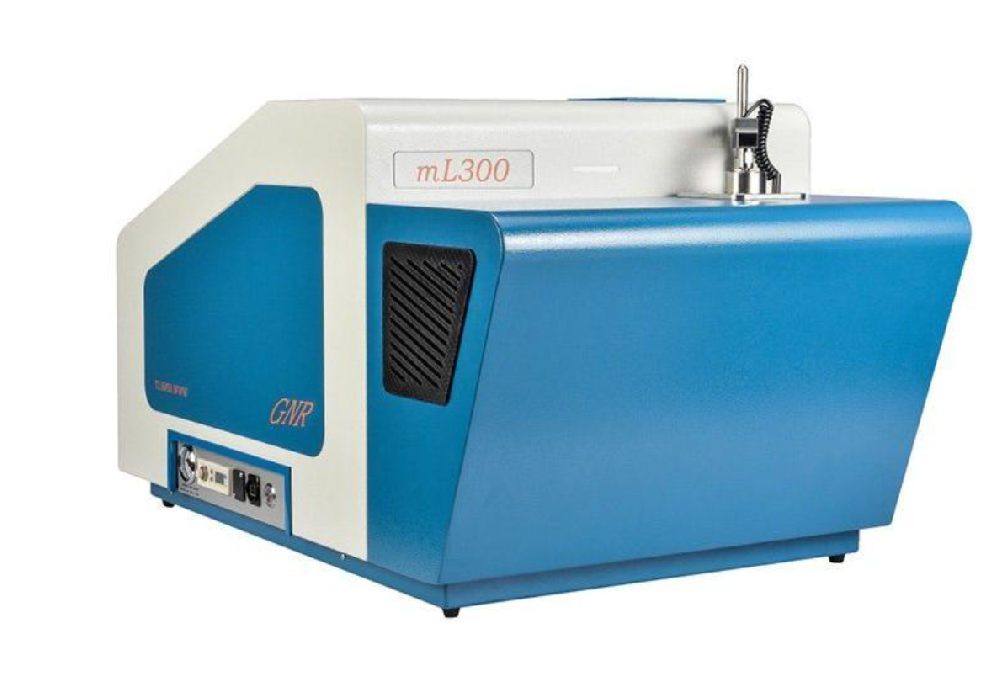

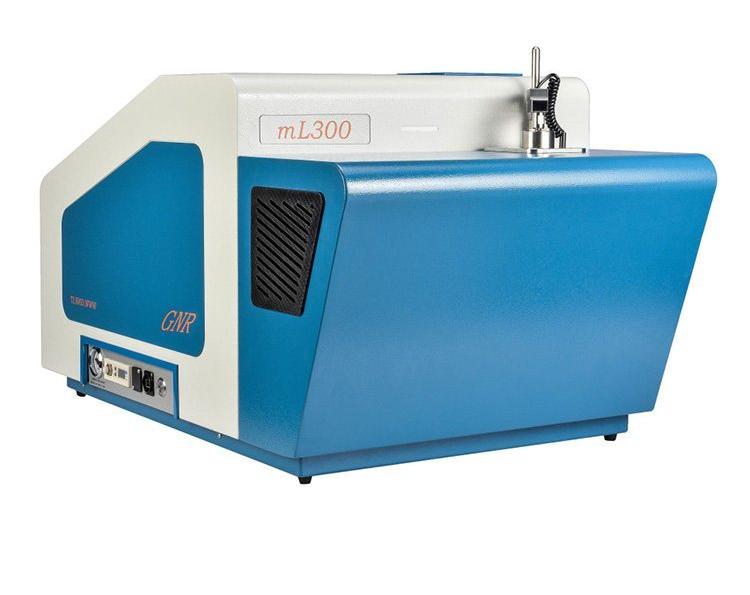

S3火花直读光谱仪是一台方便使用的高精度直读光谱仪。可以满足实验室级的检测需求、现 场生产线材料检测等多种工作。S3可提供不同的配置，用于分析各种黑色及有色金属合金。

S3火花直读光谱仪配置：
1. 光学系统
2. 元素谱线
3. 控制、采集和读出系统
4. 火花源
5. 火花台
6. 软件
7. 控制中心：电脑
8. 尺寸
9. 电源
10. 其他

S3火花直读光谱仪组成部分描述：

1.光学系统

 多块高性能CMOS检测器系统
Multi High Resolution CMOS Multi detectors (Charge Coupled Device) system with CMOS solid state detectors.
 每块CMOS 4096 像素
Each CMOS has 4096 active elements (pixels equivalent)
 高性能全息衍射光栅，光栅刻线3600 条/mm
High luminosity holographic grating with 3600 grooves per mm
 智能校准算法+波长实时校准应对漂移
Calibration arithmetic for drift
 焦距：400 mm
Focal length 400 mm for all optical systems
 谱线波长：130-800 nm
Spectral optical wavelength 130-800 nm
 密闭的氩气填充光学室可以避免灰尘、光线的干扰
Argon flush tight optical chamber sealed against light and dust

2.元素谱线

 S3覆盖了全元素分析范围，可根据具体需要分析相应的元素
S3 can be equipped with all the needed spectral lines basing on analytical programs requested
 光学系统包括CMOS固态检测器能够测量样品所发出的所有谱线
Optical system includes full range multi-channel CMOS solid state detectors able to measure the whole optical spectra emitted by all elements in the samples
 能为将来可能的升级，增加分析线（元素）方便
It’s always possible to integrate new spectral lines (elements) for future upgrade
 可现场增加分析程序
Possible on site addition of analytical program

3.控制、采集和读出系统

 电子系统具有微处理器控制的多通道积分和数据系统采集功能
Electronic system with integrators multi-channels and Data System Acquisition PC controlled by microprocessor
 高速64位模数转换器
High speed 64 Bit ADC
 ISP混合信号Flash微控制器100MHz
Mixed Signal ISP Flash MCU 100 MHz
 串行通讯接口源
Serial Source Interface
 高速读出及高速USB 3.0借口支持快速数据控制与处理系统
High speed readout with high speed interface USB 3.0 for fast data processing and controlling the system

4.火花源

 全自动控制火花源
Full automatic controlled source
 半导体控制放电激发
Solid state spark source semiconductor controlled
 1 到 100 A等离子体电流
Plasma current from 1 to 100 A
 放电参数由密码保护
The discharge parameters are protected by password
 特别的分析要求可有不同的激发参数
Variable discharge parameters for individual analytical tasks
 火花光源放电稳定，不受供电系统波动的影响
The spark source is stabilized against variations of the power supply
 激发参数由激发线和分析程序自动标定和控制
Excitation parameters configured and controlled according to excitation lines and analytical programs automatically
 火花源可有多种参数设置
Spark source with variable parameters
 火花频率: 50 到 to 1000 Hz (可控)
Spark Frequency: 50 up to 1000 Hz (controllable)
 单火花持续时间 10-10000 us (可控)
Single spark time 10-10000 us (controllable)

5.火花台

 开放式的火花台可以分析测试重达20Kg的各种形状的样品
The open universal spark stand allows to analyze samples up to 20 Kg and suitable for samples in different forms
 无污染电极无需更换
The anti-pollution electrode doesn’t need to be maintain
 氩气吹扫火花台，低氩气消耗
Argon flushed spark stand with minimum consumption of Argon
 使用便捷的样品夹支持快速样品更换
Quick change with simple designed sample clamp for fast sample throughput
 不同样品的适配器可满足各种样品的需求（可选）
Small adapters for different samples are also available for various kind of samples (options)

6.软件

计算每种元素的校正曲线需考虑到各种基体（参考线）。
For calculation of calibration curves for each elements into consideration of various matrixes (references) available for the calculation of analytical results.
软件功能: Software allows for
分析和校正：ANALYTICAL AND CALIBRATION:
 便捷的用户图形界面
Easy GUI (Graphic Interface User) system
 创建或修改分析程序
Creation or modification analytical programs
 常用的操作功能键
Function keys for routine operations
 可选择的输出方式 ( 强度，强度比，未校正的浓度，校正后的浓度等)
Output unit selectable (intensities, intensities ratios, uncorrected concentrations,corrected concentrations etc.)
 可选择的浓度单位 ( ppm, % )
Selectable concentrations units (ppm, %)
 通用标准化
Global recalibration
 微型标准化
Mini calibration (Type recalibration)
 校正元素间的干扰
Correction of inter elemental interferences
 可显示标准偏差和相对标准偏差
Standard deviation and relative standard deviation functions
 软件可去除不良火花
Reject one or more discharges
 合金类型鉴定（UNI, ISO, DIN, EN, ASTM, JIS, BS, 等.）
Determination type of alloy (quality name) according to the requested norm (UNI, ISO, DIN, EN, ASTM, JIS, BS, etc.)
 标样库
Standards library
 国际标准物质库
International norms library
 牌号鉴定
Quality identification
 支持碳当量或其他参数的计算
Calculation of Carbon equivalence or any other parameter consequent to the analysis
 可标记超出工作曲线范围的元素分析结果
Signaling of out prefixed range elements
 具有根据分析时间或激发次数自动再校正功能
Possibility of automatic signal for recalibration depending on time or on spark number

统计功能软件：
STATISTIC SOFTWARE functions:
 统计计算
Statistic calculation
 可打印所有激发结果或是最多100次的激发平均结果，及其标准偏差和相对标准偏差
Printing of all discharges or only the average of up more than 100 discharges, standard deviation and relative standard deviation
 硬盘存储数据便于今后的研究分析
Filing on Hard Disk of all data with possibility of researching various keys
 可连接外部计算机或服务器
Connection to external computers or central/server system

综合特性：General properties:

 32位应用软件
Software with 32bit application
 字体、字体大小设定
Fonts, font-sized setup up to setting on screen
 日期/时间格式基于Windows设置
Date/time formats compatible with Windows setup
 多种输出功能或对话操作的快捷图标
Various icons for quick access to output functions or dialogues
 下拉式菜单操作文档、筛选、观察
Drop lists for File, Filter, View
 样品识别域数量不受限
Unlimited number of sample id fields
 帮助文件
Help task
 测样结果可以Excel或者PDF格式编辑
Measuring data could be edited by Excel or PDF
 全自动控制，自动诊断功能
Fully automatic control and automatic diagnostic function

数据库：Database:

 输入、输出
Import, Export
 仪器与通信间的接口
Communication & Instrument interfacing
 文件的共享、传输
File for sharing, transferring
 输出文件、统计程序
Export to files, statistic programs

文档：Documentation:

 标准输出、页面设置logo或信头功能
Standard print, page set-up with logo or letter head functions
 打印设置、打印预览
Printer set-up, Print Preview
 数据打印、工作曲线打印
Data printing, curves printing

分析管理：Analyses management:

 数据库管理和控制
Database management and controller
 多窗口支持多任务工作
Multi-windows for multi tasks working
 不限制察看分析结果列表的数目
Unlimited number of views for analyses table
 所有数据库域的查询功能
Search function for all data fields in view
 分析的编辑功能
Edit function for analyses
 元素、大小、小数点的显示格式
Display formats with elements, forms, dimensions, decimals
 分析结果复制功能
Copy function
 结果的单位和小数点选择（不限数目）
Units & dimensions (unlimited number)
 手动分析结果输入和样品鉴别
Manual analysis input and sample identification
 可选使用条形码阅读器输入样品名称
Optional sample code input using bar code reader
 所有样品识别和元素域的操作一目了然
Transparent access thru all sample-ids & element fields
 适用于所有分析结果的查询和输出
Applicable for all analyses views and outputs
 牌号数据库
Quality database
 牌号控制功能
Quality control function
 牌号识别功能
Quality identification
 分析结果列表中牌号控制的显示
Display of quality control in the analyses table
 收到的已存在牌号的自动检测
Automatically check of received qualities for existence
 扩展公式编辑功能
Formula editor with extended possibilities
 自定义公式编辑
Formula calculation
 数字统计功能(序号, 加合, 平均, 绝对/相对 标准偏差, 最大, 最小, 范围)
Numeric statistics (no, sum, average, abs./rel std dev., min, max, range)
 步宏编辑
Macro programs, with asynchronous execution
 异步宏排序
Macro sequences, with asynchronous execution
 自动项目或预定宏执行的任务服务器
Job server for automatic event, or scheduled macro execution

7.控制中心：电脑

GNR公司提供参考配置：
电脑：台式机，需确认软件的兼容性
CPU：INTEL酷睿2
内存：2GB
硬盘：>160 GB，7.200转
显示器：LCD 17”或19”TFT
操作系统：Microsoft Windows 7
网络、显卡、USB接口
键盘、鼠标
打印机: 惠普Deskjet打印机或同等产品

8. 尺寸

尺寸(Dimension)：W53 x D83 x H46 cm
重量(Weight)：约 70 Kg

9.电源

110/220V +/- 10%，单相（single phase），50/60 Hz
16 A，< 1.0 KVA

10. 其他

工作温度范围（Working temperature range）: +10°C - +35°C
湿度范围（Working humidity）: 15 – 85%
氩气溯流压力（Argon upstream pressure） : ~200 bar
氩气输入压力（Argon inlet pressure） : ~3.5 bar
氩气质量（Argon quality） (min.) : 5.0 (99.999% 氩气)
氩气流量（Argon flow rates）
 待机流量（Stand-by flow） : 0.3L/分钟
 分析流量（Analytical flow） : 6L/分钟

GNR 直读光谱仪优势说明:

1. 同级别直读光谱仪中最稳定的精度

为了获得最佳的检测精度，GNR研发团队通过几十年的技术积累，采用了多种行业最领先 的技术来达到这一目的。

a. 采用单块标样的智能校准法+波长实时校准

b. 分辨率最高的CMOS+可接受最大光强度CMOS

c. 激发光源芯片式电阻设计

2. 应用最广泛的直读光谱仪

GNR在直读光谱仪领域累积了超过70年的应用经验，研发了各种仪器配件来满足多种多样 的检测需求。在中国，GNR也投入了超过30年的精力，在与中国制造业共同进步的同时， 也在第一线了解并掌握中国制造业对直读光谱仪应用的需求，并根据中国用户的要求开发 了多种检测方法。

a. 大样品检测：开放式火花台设计

GNR全线型号都配置了开放式火花台，这就使得一些大型样品的检测不需要切割，直 接摆放在样品台上即可检测，方便用户的使用。

b. 小样品检测：全套小样品适配器

GNR提供小样品适配器用于一些特殊样品分析，比如线材、弹簧等。由于采用独特的 平面检测法，GNR小样品适配器即使在氩气泄露的环境下依然可以获得正常样品的检 测结果，尤其是C, P, S等紫外区元素的精准度达到了正常检测的水平。

c. 可调节火花参数，用于特殊样品检测

有些特殊样品由于材料成分特别，需要使用专门的火花参数来激发样品，以获得最佳的 分析效果，GNR火花光源采用数字电路设计，可以根据需求调整电压、频率、电容、 电感、电阻值等。比如非晶合金的检测需要特殊的能量，GNR工程师根据样品的特殊 性，设计了专门为非晶合金用的火花参数，检测结果达到了标样水平。

d. 元素谱线最多的直读光谱仪

自从1942年成立以来，GNR始终专注于光谱仪行业，超过70的行业经验使得GNR累计 了直读光谱仪行业中最丰富的元素谱线，这是一代代GNR工程师的贡献。今天的直读 光谱仪收益于前人的工作，我们可以提供多达441条元素谱线，远远地超越了直读光谱 仪同行。基于丰富的元素谱线库，GNR直读光谱仪用户不会受到任何元素间谱线干扰 问题，可以获得非常准确的检测结果。

3. 实用的软件

GNR软件研发的基础来自于全球超过10000家直读光谱仪用户，用户的反馈信息构成了 GNR软件的功能，这些功能不仅仅是为了仪器检测，也考虑到了用户报告编辑的方便性。

a. 中文版软件

GNR中国工程师服务团队翻译了直读光谱仪操作软件MetaLab。由于日常工作就是培训 用户操作仪器，解决仪器使用中产生的问题，所以中国工程师团队非常熟悉中国用户的用词习惯，这也使得GNR操作软件的中文版非常贴近中国用户的使用习惯。

b. 结果输出格式

为了测样后的报告编辑，用户经常需要复制黏贴测样结果，GNR直读光谱的测样结果 可以用Microsoft Excel或者WPS Excel打开、编辑并保存。除此以外，测样报告也可以 PDF格式保存并输出。

4. 售后服务成本低

GNR直读光谱仪自从1942年诞生以来一直坚持独立研发、制造，并伴随着意大利工业而发 展出自己独特的产品研发理念及制造思想。在一些直读光谱仪核心部件上始终坚持意大利 本土生产的思想，确保了GNR直读光谱仪用户在售后成本上享受最低付出的回报。

a. 无光纤设计

光纤因为会造成光信号衰减，因此在高端光电倍增管直读光谱仪中一直摒弃光纤的使用， 而采用了全透镜设计。GNR的产品设计思想是从上至下，首先研发旗舰级的高端直读 光谱仪，再根据具体应用需求研发不同级别的直读光谱仪。而无光纤设计思想体现在了 GNR全线直读光谱仪上，这不仅是为了获得更精确的测样结果，也是为了减少用户两 三年一次的光纤更换成本，进一步提高GNR直读光谱仪的性价比。

b. 小直径电极设计

常规电极由于直径过大，因此在激发过程中沉积了样品的粉尘，即使经过电极刷的清洁 仍旧留有非常多的残余，因此在更换基体时通常建议更换电极，以确保测样的准确性， 这在纯物质的检测中非常重要，因此多基体用户需要同时使用多根电极并备用一定数量 的电极。而GNR采用了小直径电极设计，直径只有常规直径的1/5，大大减少电极头粉 尘的沉积，经过国内超过2000家用户的使用，即使更换基体也无需更换电极，用户只 需配备少量备用电极即可正常工作。

c. 全电路系统意大利制造

自从上世纪80年代以来，GNR全球仪器的销量逐年增加，为了同时满足仪器制造的需 求和仪器用户的质量保证，GNR在意大利米兰投资建设了一家电子工厂，专注于GNR 旗下仪器设备所用电路系统的制造。历经30多年的生产经营积累，五年以上GNR直读 光谱仪电路故障率几乎为零，十年以上GNR直读光谱仪电路故障率仅为1%-3%，而中 国存在着非常多的15年以上GNR直读光谱仪用户。意大利制造电路系统保障了GNR直 读光谱仪的质量。
